  起重机联动台的工作原理设计

  作为起重机组件中的一部分,起重机联动台掌握着整台设备的操控,具有至关重要的作用。这么重要的起重机联动台,究竟是有哪几部分构成的?各个部分的设计又有何特色?

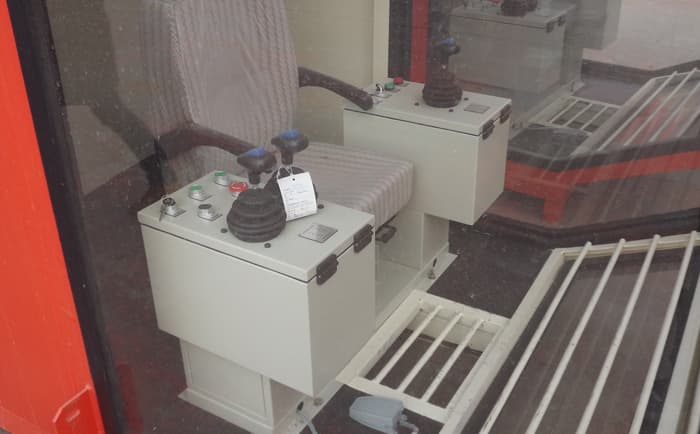

  起重机联动台的基础组成

  粗略看来,起重机联动台主要是由座椅和左右台组成的,其中左右操作台就是主要的控制起重机的地方。另外起重机联动台上还有一些操作杆和按钮,能够通过这些来控制起重机做到物体的起重与运送,也能够做到一些较为精细的工作。

起重机联动台的基础组成

  起重机联动台设计原理

  起重机联动台上除了座椅是固定的以外,左右的控制台是可以进行特殊的设计的,也就是能够根据客户的需求与要求进行整改,包括了操作传动组织,台体和接线端子座等部件组成,还有按需配置的主令或凸轮控制器通常装在台内,并与操作传动组织相连接。

  仔细观察可以发现,起重机联动台的操纵手柄是球形的,由上下两半球组成,只有提握下半球时,才能使手柄离开灵位,操动机构。为了避免由于起重机震动和意外碰撞使操纵机构误动作,这个操作手柄还设有零位自锁装置。

起重机联动台的工作原理设计

  起重机联动台工作原理

  如果起重机联动台中的操纵手柄离开零位时,就可以将下半球松开,继续操作。若经常采用反接制动停车,感到操纵不便时,可将手柄下半球提起再顺时针旋转,让下半球固定在提起位置,使零位自锁装置不起作用。

  通常会将机械传动部分装在起重机联动台箱体上的罩内,控制器的凸轮轴均为立式布置,而且传动部份各支点全部用滚动轴承,这样就能够有效的降低功率损耗,保证起重机联动台操作的稳定性。

  以上就是起重机联合台的工作原理设计,更多的关于起重机知识,请关注新乡市德工机械网站或联系我们客服,24小时为您在线服务。(相关阅读:吊钩吊具的使用标准规范)
