  双梁桥式起重机减速机具体参数

  双梁桥式起重机减速机简单介绍

  起重机减速器主要用于起重机的起升、运行、回转和变幅四大机构中。我国目前常用的起重机减速器按齿面硬度分有软齿面、中硬齿面和硬齿面齿轮减速器,按安装方式分有卧式、立式、套装式、悬挂套装式等。

  起重机减速器因为是间歇式、周期重复工作。减速器发热相对连续型工作的要好些,但是经常起制动惯性载荷较大。因此轮齿的弯曲强度的安全系数较高,特别是用于起升和变幅机构。直接影响人身和设备安全更应如此。另外起升机构的减速器输出端多数要求带齿盘接手或卷筒联轴器直接与卷筒相联,它不仅传递转矩,还要承受较大的径向载荷(相当于卷筒的一端支座)。

  运行机构的“三合一”悬挂套装式减速器,要求体积小、重量轻、结构紧凑,输出端为内花鍵孔直接插在车轮轴上,输入端通过联轴器与制动电机用法兰相联。减速器上端有安装孔通过销轴和缓冲装置固接在机架上。

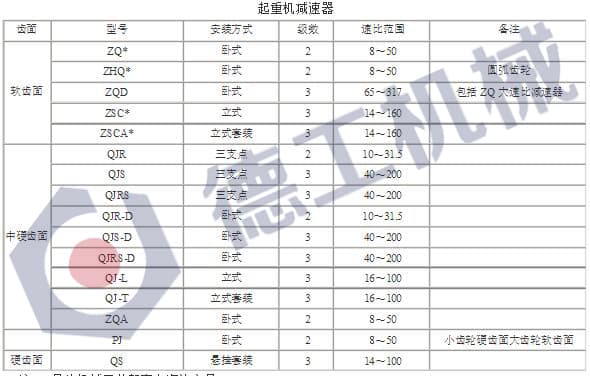

双梁桥式起重机减速机具体参数

  双梁桥式起重机减速机应用范围

  起重机减速器除了用于双梁起重机、桥式起重机各机构中外,也可用于矿山、冶金、化工、建材、轻工等各种机械的传动中。多数减速器除给出按起重机工作级别的功率表外,还给出连续型工作的功率表。

  双梁桥式起重机减速机选用原则

  a.起重机减速器在选择时首选应满足机械强度的要求,即工作机械所需的功率应小于等于通过折算的减速器输入轴的许用功率。对用于起重机不同机构要适当乘以系数。不同的工作级别要先折算成M5(或M6)工作级别的功率值,再查减速器的功率表选取。因不同的减速器在不同时期设计开发的,其承载能力(即功率表)是用不同计算公式计算的,所以结果也不相同,在选择减速器也就不能采用同一模式,不同类型的减速器所给出的功率表也不能简单的类比。

  b.对连续使用的减速器还要满足热功率核算,特别对硬齿面散热性能较差的减速器。

  c.满足转速的要求,根据原动机的转速和工作机械的转速要求,选配最接近的传动比(最好是实际传动比,如果未给出实际传动比用公称传动比代替。一般实际传动比与公称传动比的误差:二级减速器在±4%;三级减速器在±5%范围内)。如果特殊要求,只好专门配比。

  d.根据传动装置的安装位置、界限尺寸、联接部位、传动性能要求,确定减速器的结构型式、安装型式和装配型式。

  e.根据输入输出的联接方式选择轴端型式。

  f.考虑使用维修方便等因素,注意注油口和排油口的位置等。
