  双梁桥式起重机的设计及结构图都是使用起重机最基本的资料,那么双梁桥式起重机设计要遵守哪些要责那?双梁桥式起重机的结构性能及结构图又是什么那?

  双梁桥式起重机设计遵守要责

  双梁桥式起重机操作室设计有开式、闭式、保温三种,其操纵室平台入口又分有侧面、端面、顶面三种。双梁桥式起重机还可以根据使用的环境选择室内或室外使用的两种。还可以增加超载限制器、大屏幕显示器及各种保护装置,进一步增加了使用过程中的安全性。

  双梁桥式起重机与其他的地操起重机有所不同,双梁桥式起重机通常是采用的空中操作方式。空操电动双梁桥式起重机,指的是在起重机下面有一个单独的小型的操作室,而地操则是操作人员拿着遥控操作。

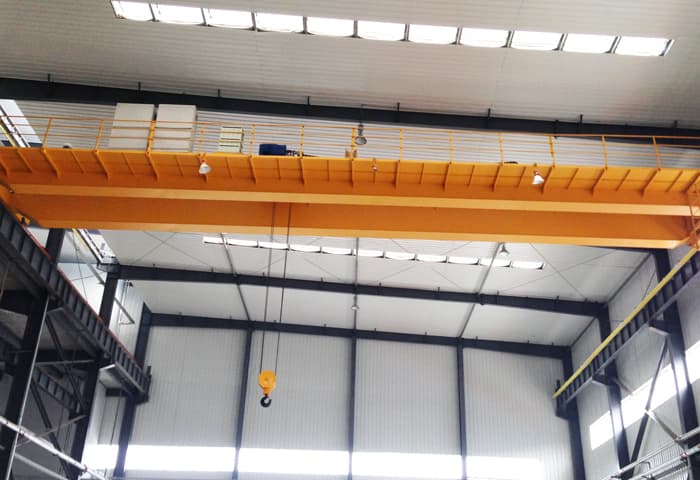

双梁桥式起重机设计

  双梁桥式起重机结构性能及结构图

  结构形式

  由起升机构、双主梁、端梁、电控系统等组成,高度矮,尺寸小,自重轻,轮压小;

  驱动装置

  鼠笼式电机(60%ED)+硬齿面减速机(HRC60)+自调盘式制动器,免维护;

  操作模式

  有线地操(IP65,寿命50万次)、无线遥控、驾驶室(太空舱设计,美观、新颖,可选配冷暖空调);

  防护级别

  防护等级IP55,F级绝缘,高强镀锌钢丝绳,大小车变频调速,运行平稳,防摇优化设计。

  结构图



双梁桥式起重机结构图



  双梁桥式起重机技术参数

  双梁桥式起重机是常用的一种桥式起重机,配合电动小车使用。双梁桥式起重机的性能参数包括:起重量、起升高度、跨度、机构工作速度、工作级别、轮压等。下面详细讲解下这些参数

  1、起重量:是指双梁桥式起重机正常工作时允许最大起吊重量。

  2、起升高度:吊具(吊钩或者电磁吸盘等)的上极限位置与下极限位置之间的距离。

  3、跨度:起重机主梁两端车轮垂直中心线间的距离

  4、机构工作速度(第5档速度)

  4.1起升速度:是指起升机构电动机在额定转速时,取物装置满载时起升的速度。

  4.2大车运行速度:是指大车运行机构电动机在额定转速时,起重机的运行速度。

  4.3小车运行速度:是指小车运行机构电动机在额定转速时,起重小车的运行速度。

  5、工作级别:表示起重机起吊载荷的满载程度和起吊工作次数多少的繁忙程度的整机工作状况指标,起重机的工作级别分为A1-A8共8个级别,轻级(A1-A3)、中级(A4、A5)、重级(A6、A7)特重级(A8)。

  6、轮压:桥架自重和小车处在极限位置时小车自重和额定起重量作用在大车车轮上的最大垂直压力。

  这些参数的了解对双梁桥式起重机的设计及结构图也会有很大的帮助,双梁桥式起重机的任何参数都关系这使用的安全性,我们一定不能大意。
