不锈钢旋臂起重机的安装及操作规程

来源:桥式起重机 日期:2021-02-02 16:58 作者:德工机械 点击:

  不锈钢旋臂起重机介绍

  该机主要零件全部采用不锈钢制成,适宜在有腐蚀性气体的场所使用,同时该机还配置了防爆电机和防爆行程开关,适用于有爆炸性气体或有爆炸性气体混合物场所。

  主要由固定立柱、活动立柱、旋臂、滚轮装置和电动推杆等部件组成,结构简单,回转轻便灵活,旋臂可旋转300°,作业空间大。

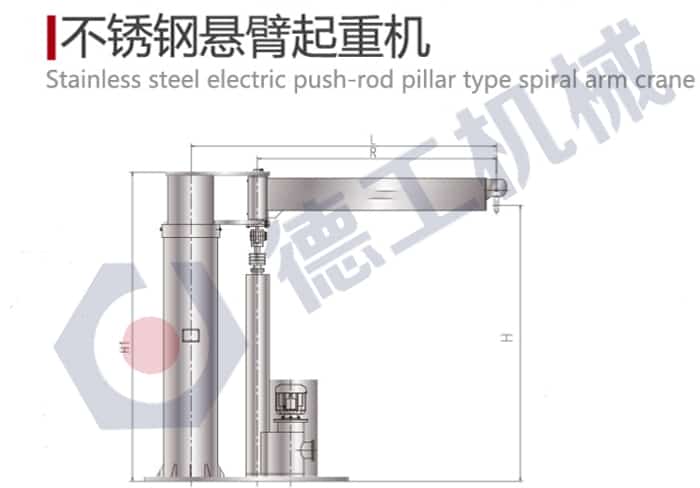

不锈钢旋臂起重机

  不锈钢旋臂起重机安装

  设备运到现场后,应根据装箱单核对产品和技术文件有无缺少活损失,运输途中引起的悬臂横梁弯扭变形、轴的锈蚀。碰伤等应分别进行校正或还原。

  立柱安装,应使立柱与地面保持垂直,地脚板螺丝应拧紧牢固,不可有松动现象,地板和基础要贴合良好,如配有电动葫芦则基础应预埋电缆和接地设施,预埋电缆从基础中心引出,接地电阻不得大于4欧姆。

  横梁安装,请按下列顺序进行。先将横梁水平吊起,将转轴从上下托板中插入回转筒。然后在托板上安装减速机,在悬臂横梁轨道上安装电动葫芦。最后将横梁上所有电器进行电线连接安装,并留有长度适当的电源线。

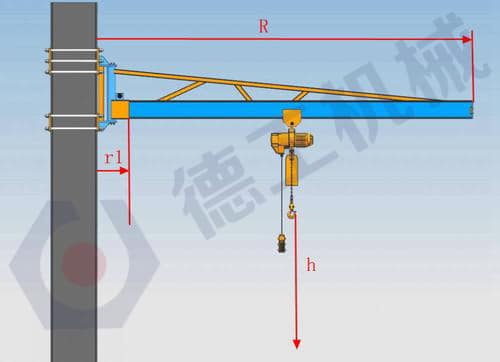

不锈钢旋臂起重机安装

  不锈钢旋臂起重机操作规程

  1 操作者在使用之前应对开关电钮及钢丝绳限位等检查有无故障,如有问题,要及时修复后方可使用,用毕放置安全区域。

  2 在吊运工件时精力要集中,一只手放在操作开关上,一只手掌握工件的平稳往复。不准边吊运边闲聊,以免发生危险。

  3 在吊运任何工件时,一定要试吊,吊钩要垂直,发现不平衡及时调整吊钩,不准斜吊,重新试吊保持工件平稳后再起吊。

  4 不准超负荷起重,吊任何工件不准超过500kg,否则将按违反操作规程处罚。

  5 吊运工件时不准离地面过高,应在半人高左右,若有越过物体应注意不要碰撞。

  6 在吊运任何工件时,应随时注意运行状况,发生异响及不正常现象立即停吊,及时报告进行处理,不准带病作业,否则将按违反操作规程处罚。

  7 在使用悬臂吊工件校准时,必须关闭机床电源,以免触碰到手柄,使机床旋转发生事故。

  8 悬臂吊在使用时,严禁一切突击修理。

  9 工作时,起重臂下禁止站人。

  10 禁止拖拉重物。

  11 不使用时,悬臂吊应放置在安全之处,不准随意停放。

  不锈钢旋臂起重机特点

  最大起重量可以做到16t。

  旋臂梁采用标准型材制成箱型结构。立柱采用标准管材制作。

  结构刚性好,强度高,简洁美观。

  按钮式操作,节约人工投入,提高整个工况工作效率。

  立柱可用预埋地脚螺栓方式固定,安装简便。
