起重机钢丝绳卷筒安装固定标准

来源:桥式起重机 日期:2021-02-22 15:02 作者:德工机械 点击:

  什么是起重机卷筒

  起重机卷筒是用于缠绕钢丝绳的部件。在提升过程中,钢丝绳被滚筒收回,滚筒驱动滑轮组和抓取装置实现升降。滚筒的材料优选为铸钢,因为铸钢滚筒具有较高的硬度、较好的耐磨性和较强的抗冲击性。

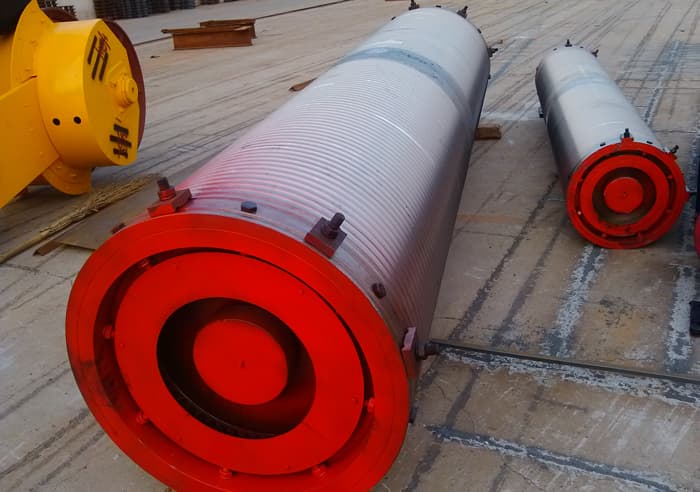

起重机钢丝绳卷筒

  安装起重机卷筒

  1.拆下夹板安装在新的大板上,拆下旧滚筒轴承座后安装在新滚筒上。

  2.用汽车起重机将新卷筒吊至机车主梁上的指定吊装位置。

  3.起重机移动小车,使卷盘位于起重机吊点下方,卷盘吊索悬挂在两台10t起重机上。牵引时要求两台10t卷扬机受力均匀。

  4.将滚筒拉到指定高度。三方确认后,移动小车,直到小车移动到小车南侧的滚筒更换位置。移动台车,将滚筒和大板移动到安装位置。

  5.栏杆恢复,大板螺栓拆除,大板重装,通过挂3T卷扬机,移动大小车实现位置调整。

  6.调整到位,用游锤将大板安装到位,按压板夹螺丝。(游锤的使用是狭窄的工作空间,不利于其他仪器的使用。本发明不仅节省了安装时间,还节省了人力,进一步保证了装配精度。).

  7.起重机移动小车滚筒进行重新装载,调整滚筒,然后用螺栓紧固大板和滚筒的连接螺栓。

  8.重新安装制动器、轴承座和编码器。

  9.将卷筒夹螺栓收回,恢复卷筒钢丝绳,按下钢丝绳夹。

  10.安装后开始调试。

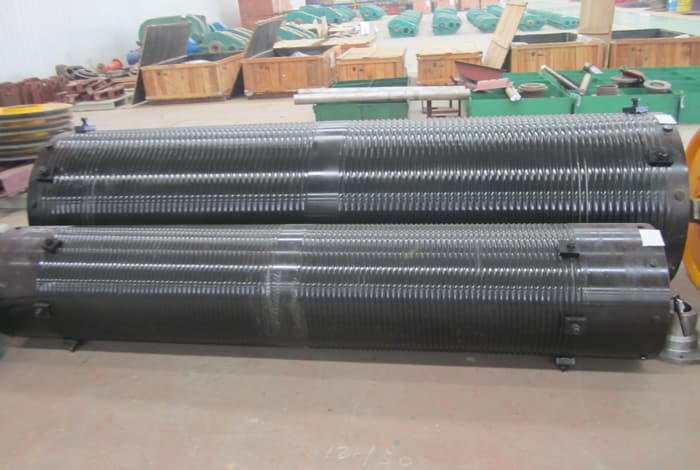

起重机钢丝绳卷筒安装

  起重机卷筒的钢丝绳固定

  1.用压板固定。

  用压板和螺栓固定绳尾,这种方法结构简单,装卸方便,便于观察和检查,安全可靠,是目前常用的方法。用于多层缠绕时,一般是图b的形式。

  2.用长板条固定。

  铸造滚筒的圆筒上留有固定钢丝绳的孔,孔内安装有突出的板条,板条下有纵向绳槽,板条用螺钉压紧。这种方法可以缩短滚筒,但滚筒结构复杂。

  3.用楔子固定。

  钢丝绳缠绕在楔子上,与楔子一起装入卷筒的楔子孔中,并在钢丝绳的拉力下楔紧。楔子的斜度一般为1:4-1:5,以满足自锁条件。这种方法卷筒结构复杂,不便于更换钢丝绳,但可用于多层缠绕。

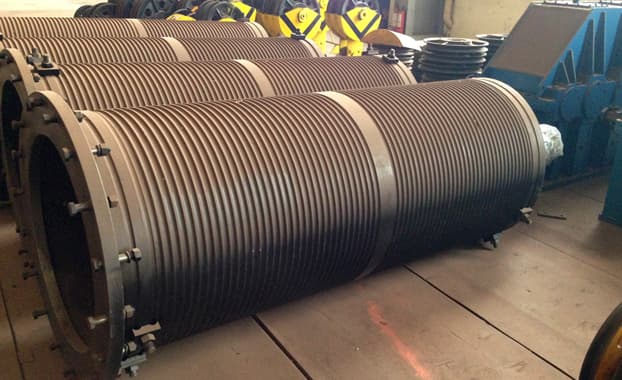

起重机钢丝绳卷筒固定

  起重机钢丝绳卷筒标准

  1.起重机卷筒的长度。

  起重机卷筒长度是最基本的参数之一,它会受到起重机额定起升高度的影响。提升高度决定了缠绕在卷筒上的钢丝绳的长度。

  2.起重机卷筒的直径。

  起重机卷筒组的直径和长度是相似的,会受到起重机提升高度的影响,但直径也需要考虑钢丝绳的弯曲性能,以保证钢丝绳更好的缠绕。

  3.起重机卷筒壁厚。

  起重机卷筒组的壁厚一般由起重机的额定起重量,即被吊货物的重量决定。货物的负载越大,就需要越大的壁厚才能具有更大的承载能力。

  4.起重机卷筒绳槽和节距。

  在起重机卷筒绳槽和节距的设计中,需要考虑起重机的提升高度,即钢丝绳的长度,然后通过绳槽和节距的设计来确定钢丝绳的缠绕圈数。

起重机钢丝绳卷筒标准

  大家对起重机钢丝绳卷筒的安装固定标准有一定的了解。关注新乡德工机械,普及更多起重机及配件知识,让我们为科技起重而努力。
