桥式起重机小车运行机构原理图

来源:桥式起重机 日期:2020-11-02 13:51 作者:德工机械 点击:

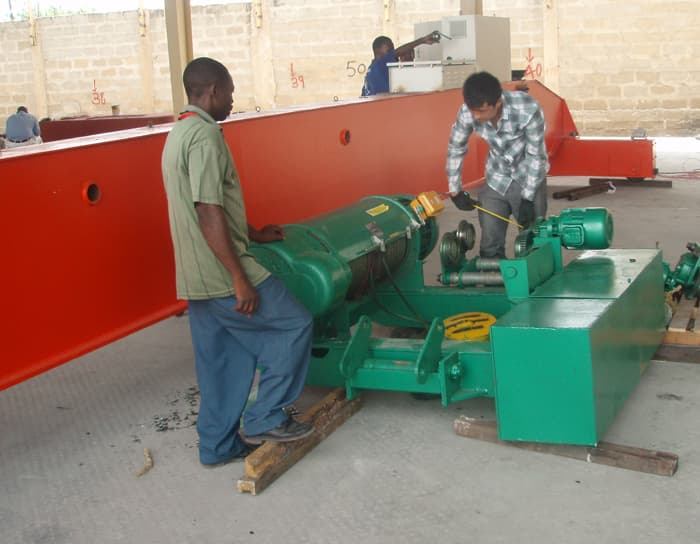

  桥式起重机小车运行机构原理图

  桥式起重机小车主要由起升机构、小车运行机构和小车架三部分组成;另外还有一些安全防护装置。

桥式起重机小车运行机构原理图

  a.起升和运行机构由独立的部件构成。这些部件间采用补偿联轴器联系起来。齿轮联轴器补偿了转轴中心线的偏差和歪斜,这些偏差和歪斜系因制造与安装不精确,以及小车架变形而发生彼此位移所引起的。由于采用了分组的独立部件,因此使机构的装拆方便。

   b.在设计机构和小车架的时候,遵循标准化、通用化和系列化的原则。这使零部件的互换性得到了保证,大大的降低了制造和使用维护起重机的费用,并使所需零件和部件的备品量缩减到最少。

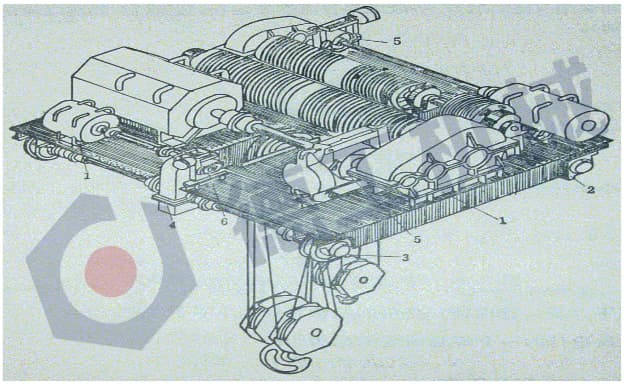

  c.小车的车架用钢板焊接而成。在车架上焊有垫板1<图2-3),电动机、减速器、制动器和可拆卸的轴承座等均安装在垫板上。为了简化车架的加工,垫板的加工面应尽量布置在同一水平面或垂直面上。

   d.起升机构和运行机构采用减速器式传动装置,仅在起重量较大、传动比高时,低速级才采用一级开式齿轮,而高速级仍采用减速器传动。

  e.所有机构中均采用滚动轴承。卷筒和车轮安装在转轴上和转动的心轴上。通常,从动车轮安装在带有两个角形轴承箱的转动心轴上。而主动车轮安装在带有两个角形轴承箱的独立转轴上,它与减速器的输出轴端用联轴器相连接。因此,拆卸联轴器后车轮可与其轴承箱一起从轨道上推出。减速器<图2-3中4)也可以单独的拆装。

   f.过去都采用短行程或长行程交流电磁铁、弹簧上闸的瓦块式制动器,而重坠上闸的长行程电磁铁制动器已经很少使用。近年来趋向用制动性能良好的电动液压推杆和电磁液压推杆式制动器来取代上述几种制动器。要求制动平稳和容易得到直流电源的地方,还可应用直流电磁铁制动器。为了使部件容易装拆,通常,将制动轮与齿轮联轴器做成一个部件<图2-3中5)。但根据机构布置需要,也可以将制动轮作成独立的零件来安装<图2-3中6)。

   g.制造起重机时,由于零件热处理得到了广泛的应用,从而大大地提高了零件表面的耐磨性,延长了它们的使用寿命。

   h.为了简化起重机机构的维护工作,轴承的最好采用集中润滑系统。
