  起重机卷筒介绍

  卷筒作为起升设备中最为重要的配件之一,在起升设备中起到至关重要的作用。它负责缠绕钢丝绳,承载所提升重物的拉力和压力,在其他相关起重机构配合下实现重物的提升和搬运。

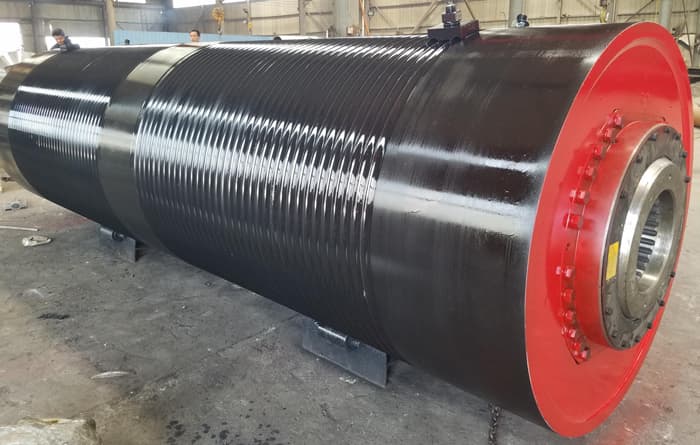

起重机卷筒

  起重机卷筒分类

  按照外形:光面卷筒、螺旋槽卷筒、单联卷筒、双联卷筒、折线卷筒

  按照安装、减速机适配:带齿轮盘接手卷筒、带外开齿卷筒、带联轴器卷筒、带制动盘卷筒、欧式卷筒

  按照适配设备:电动葫芦卷筒、双梁卷筒组、卷扬机卷筒、绞车卷筒、立体车库卷筒等

  起重机卷筒要素参数

  起重量:起重机的吨位,与卷筒设计有关

  起升高度H:起重机的起升高度,与加工卷筒时绳槽数量有关

  起升倍率:动滑轮的倍率,与与加工卷筒时绳槽数量有关

  螺距P:卷筒绳槽的间距,与钢丝绳直径有关

  旋向:分为左旋和右旋,与起重机安装位置相关,一般以安装减速机侧旋向为准。

  材质:灰铁、铸钢、钢板卷筒3种。灰铁是HT200,铸钢一般是铸钢20#,钢板有Q235B、Q345B、45#等可选。

  热处理:一般不做热处理 ;有的产品使用在特殊设备上,会要求绳槽进行热处理

  起重机卷筒应用

  卷筒广泛应用于各种起升设备:单梁起重机、双梁起重机、龙门起重机、港机、船舶绞车、卷扬机、提梁机、立体车库、全地面起重机等各种提升设备。行业应用更为广泛,不一一列举。

  目标客户群体:起重机厂、维修设备的厂商、中间贸易商。

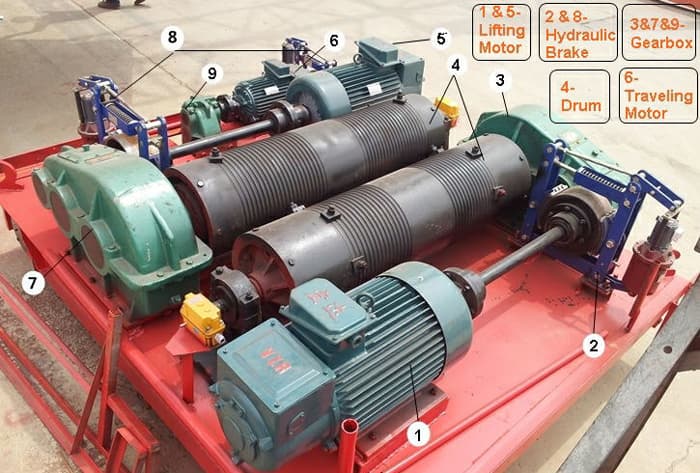

起重机卷筒应用

  起重机钢板卷筒制作工艺

  钢板卷筒的制作工艺:CNC数控等离子切割下料--卷板机卷制--压力机整形--埋弧焊二保焊焊接--车床加工--装配--钻孔--镗孔铣键等--打磨喷漆

  制作过程:卷筒加工最为重要的是2个环节是焊接和车床加工。焊接工艺保证了卷筒焊缝的质量,保证卷筒的强度和刚度,一般焊接后需要对焊缝进行UT和MT探伤,检验焊接的质量;车床加工保证卷筒的尺寸和公差满足图纸及产品的使用要求。

  另有一些产品板厚超过了卷板机的卷制能力,需要采用加热钢板然后进行卷制的工艺。直径Ø400左右板厚大于25,直径Ø500左右板厚大于35,直径Ø600左右板厚大于40,这些都需要钢板热卷。

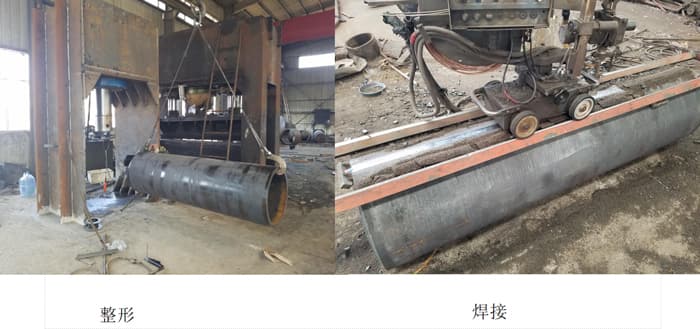

起重机钢板卷筒制作工艺

  更多关于起重机配件吊钩组资讯,请关注新乡市德工机械网站。
