桥式起重机吊钩

来源:桥式起重机 日期:2020-11-06 10:14 作者:德工机械 点击:

  吊钩组是起重机械中常见的一种吊具。吊钩常借助于滑轮组等部件悬挂在起升机构的钢丝绳上。吊钩是取物装置中使用最广泛的一种,具有制造简单和使用性强的特点。

  桥式起重机吊钩分类

  按照形式分类:单钩、双钩、叠片单钩(板钩)、叠片双钩(板钩)、环眼钩、羊角钩

  按照使用用途:葫芦钩、双梁钩、汽车吊钩、滑车、非标吊钩

  单钩:单钩分为吨钩和号钩

  葫芦吊钩:普通吊钩和欧式吊钩

  双梁吊钩:普通吊钩和欧式吊钩

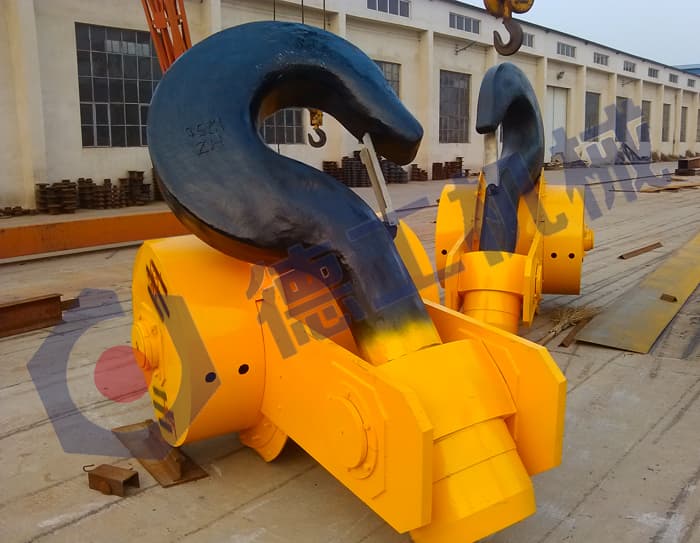

桥式起重机吊钩

  桥式起重机吊钩标准

  国内标准:GB/T10051(1-15),共15个部分

  国外标准:德标、欧标和美标

  德标:DIN15400总则,DIN15401单钩,DIN15402双钩,DIN15404交货状态,DIN15405检测,DIN15407板钩;共6个部分

  美标:ANSI-ASME-B30.10

  欧标:EN1677

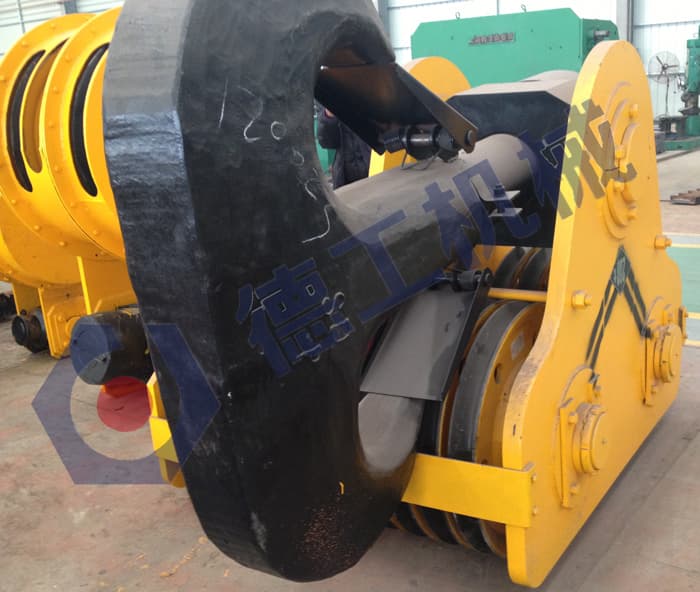

桥式起重机吊钩

  桥式起重机吊钩锻造工艺

  吊钩钩头由钩柄和钩身组成,钩柄上段一般加工有螺纹用于安装螺母。由于吊钩的轮廓线条是曲线的,所以锻造工艺较为复杂,一般一次不能锻造成型,需要多火才能完成。

  一般的工艺:下料--加热--初锻一次成型--二次弯型--加热--模锻--切边--加热--校锻--去毛刺--正火--打磨喷砂--机械加工--打磨--喷漆

  双钩的工艺更为复杂:下料--镦粗--规方压痕--劈口--拔长钩头--拔长钩柄--平钩身煨钩尖--拔钩身--休整倒棱(自由锻)

  下料--镦粗--规方压痕--劈口--拔长钩头--拔长钩柄--模锻--切边--去毛刺--正火--打磨喷砂--机械加工--打磨--喷漆(模锻)

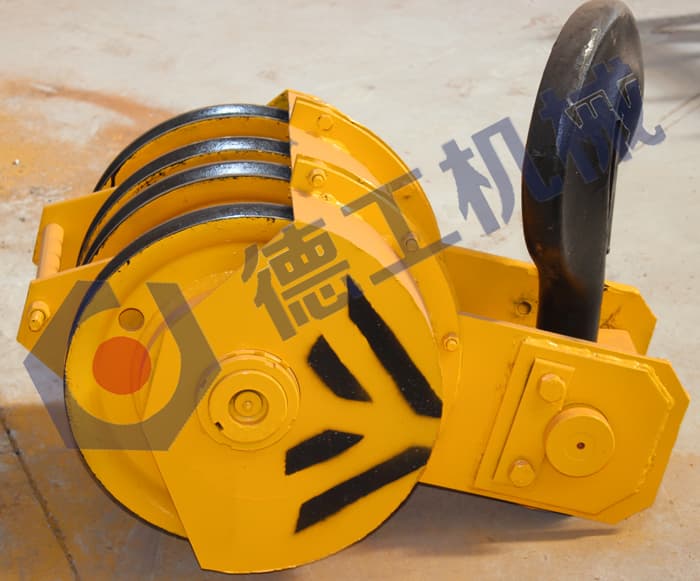

桥式起重机吊钩

  单梁桥式起重吊钩组

  葫芦吊钩组主要应用与LD单梁起重机和欧式单梁起重机。国内目前的标准主要是1-10T葫芦吊钩的标准吊钩;大吨位的有16-50吨葫芦吊钩。欧式吊钩标准不统一,有很多种,目前比较流行的是力拓公司的产品。
桥式起重机吊钩

  双梁桥式起重机吊钩组

  双梁吊钩组主要用于QD双梁起重机,目前比较规范的有3.2T-200吨的标准。另有欧式双梁吊钩组,也是目前配套较多的产品。

  双梁吊钩组由吊钩钩头,吊钩横梁,吊钩螺母,滑轮,滑轮轴,轭板,吊钩壳,轴承,保险卡,轴套,螺栓等组成。

  吊钩组钩壳有全封闭和半封闭2种类型,滑轮有铸铁,铸钢,轧制3种材质。全封闭钩一般用于环境比较恶略的粉尘环境和对于安全要求比较高的工况。

  另还有旋转吊钩组,绝缘吊钩组,防爆吊钩组等延伸产品。

  更多关于单梁桥式起重双梁桥式起重机资讯,请关注桥式起重机网站。
