  起重机滑轮组介绍

  滑轮一般用来导向和支承,以改变绳索及其传递力的方向和平衡绳索分支的拉力;在起重机运输设备中有广泛的应用。

  在起重机运输等搬运设备中所用到的滑轮,因为设备工矿的不同,以及适配钢丝绳直径的不同,滑轮的材质以及直径大小均会有很大的差别。

  因为在设备中为了起到省力作用,钢丝绳的缠绕方式会有很多种,所以滑轮一般在设备中都是成组使用的。固定滑轮组,动滑轮组,平衡滑轮组都是设备中经常遇到的产品。

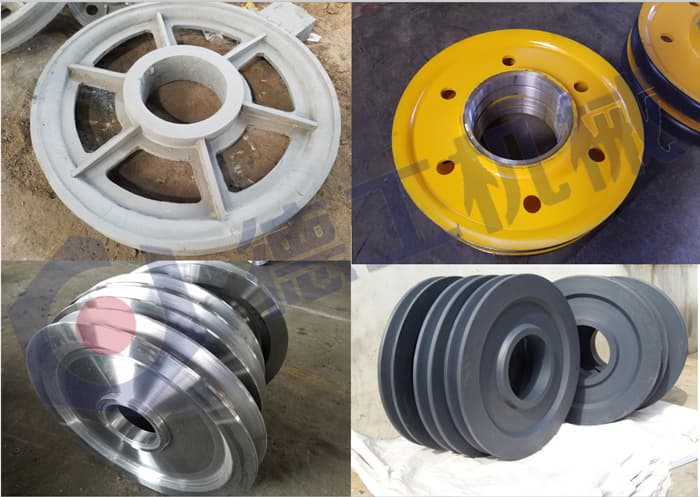

起重机滑轮组

  起重机滑轮组分类

  按照材质分类:铸铁、铸钢、钢板、锻钢、尼龙

  按照成型方式:铸造滑轮、锻造滑轮、焊接滑轮

  按照使用用途:普通起重机用、港口起重机用、船用、全地面起重机(吊车)等

  用途详解:普通起重机一般用铸铁、铸钢、轧制3种

  港口起重机使用轧制滑轮、锻造滑轮、尼龙滑轮

  船用滑轮一般多位轧制滑轮、铸造滑轮

  全地面起重机一般用轧制滑轮、尼龙滑轮

  起重机滑轮组要素

  尺寸:直径Ø200-Ø1600,滑轮宽度,轮毂直径,轮毂的宽度

  材质:铸铁:生铁 HT200、球墨铸铁

  铸钢:ZG20、ZG25、ZG35、ZG45等

  钢板:轧制 Q235B、Q345B、45

  锻钢:16Mn、20、45、 42CrMo、65Mn等

  尼龙:MC尼龙

  钢丝绳直径:Ø7-Ø82

  吨位:起重机吨位或拉力

  轴承:轴承型号、自润滑轴承、铜套

  密封:密封盖密封、挡盖密封

  起重机滑轮组参数

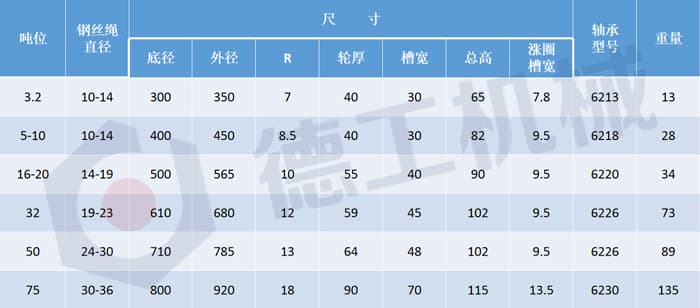

起重机滑轮组参数

  起重机铸造滑轮

  铸造滑轮:通过铸造的工艺制作成毛坯,通过机械加工成为滑轮成品,然后喷漆、装配轴承、密封件等最终成品滑轮组件成品。

  起重机铸铁滑轮

  铸铁滑轮一般强度较低,耐用度差,但是对于钢丝绳磨损较小,小吨位或者使用不频繁设备使用较为经济理想。铸铁滑轮采用砂型铸铁铸造工艺;铸铁由于本身在铸造时流动性好,铸造缺陷相对较少,是理想的制作滑轮的材料。

  球墨铸铁滑轮也是一种铸铁滑轮产品。球墨铸铁滑轮,强度高,耐用度高,强度甚至可以高过普通铸钢。但由于使用有限,一般数量不多。

  起重机铸钢滑轮

  铸钢滑轮强度较高,可承受拉力压力较大,但对于钢丝绳的磨损比铸铁滑轮大。对于使用工况较高的场合比较理想。标准铸钢滑轮一般使用消失模铸造,制作成本低,效率高。

  对于一些尺寸大,形状非标,工艺复杂的滑轮产品,铸钢滑轮是较为理想的制作方式。而且采用消失模的铸造方式,滑轮在直径等尺寸方面不受设备的限制,比较灵活。但由于受铸造工艺等因素的影响,质量的好坏直接取决于铸造毛坯的质量。

  起重机钢板轧制滑轮

  钢板滑轮采用钢板热轧的工艺制作,灵活度高,效益高,制作效率高,质量好,是目前使用最为广泛的产品之一。

  钢板滑轮采用热轧成型钢板作为原材料,经火焰和感应加热在滑轮轧机上轧制成型,后焊接中心轮毂,经抛丸处理制作成毛坯。最终经过机床加工,喷漆等后续工序成为成品。下料--轧制--焊接--抛丸--加工--喷漆--包装入库;见下页图,及尾页图

  轧制滑轮目前工艺成熟,工艺条件成熟的厂家制作标准的滑轮产品日产量可达上百件;因此是我们现在重点推广的产品。

  轧制滑轮相比铸钢滑轮和铸铁滑轮:绳槽采用模具轧制而成,节省原材料,尺寸精度高;原材料材料为钢板,强度高,性能优异;轧制成型缺陷少,外观美观。

  轧制滑轮相比锻造滑轮:原材料为钢板,成本低;轧制采用滑轮轧机一次轧制成型,相比锻造的反复加热锻造,工艺成本低;加工方面轧制滑轮只需简单机械加工即可成为成品,相比较锻造滑轮耗费加工工时较多;机械性能相对锻造稍低,但是在产品满足设计和使用的情况下,轧制滑轮整体更为优异。

  起重机锻钢滑轮

  锻钢滑轮一般用于港机,石油钻井平台,船舶等要求质量较高,工况比较特殊的场所。锻钢滑轮又分为全锻造和环锻滑轮。

  全锻造滑轮采用整体锻造的工艺,一般为自由锻,锻造成型后整体加工,然后经热处理等后续加工工序制作而成;或者用厚钢板直接整体加工成型;性能好,质量高,但制作成本很高,一般用于港机、海上作业的船舶,石油钻井平台等不利于维护维修的场所。

  环锻滑轮形式比较特殊,制作工艺复杂,一般用于港机。环锻滑轮首先锻造成型滑轮绳槽的部分,制作好后再焊接滑轮腹板和轮毂,最终加工成为成品。环锻滑轮焊接部分较多,对于焊缝要求较高,滑轮绳槽可以实现和锻造滑轮相同的尺寸,其他部分通过焊接实现,性能可以达到锻造滑轮相同的性能。整体成本比锻造滑轮低,但是比轧制滑轮仍高很多。

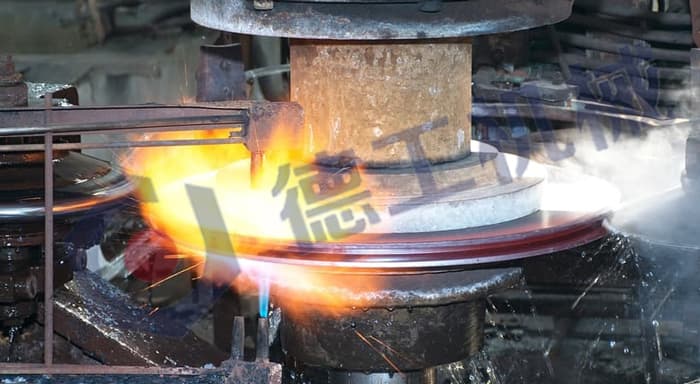

起重机滑轮制作加工

  起重机尼龙滑轮

  尼龙滑轮采用MC尼龙铸造成型,经机床加工成为成品。

  尼龙滑轮具有质量轻,密度仅为钢的1/7;噪音小;机械性能好,强度大,韧性好,抗冲击,耐疲劳;耐磨性和自润滑性,铸型尼龙滑轮在轻负荷,低速度的情况下使用时,可以不另加润滑剂,铸型尼龙滑轮的硬度比金属小的多,它不易损伤对磨件,对钢丝绳和轴承等具有保护作用;绝缘性,尼龙滑轮不产生摩擦火花,在易燃易爆环境中,安全性能好;一些特殊牌号的尼龙还具有一定的耐腐蚀性。

  尼龙滑轮主要用于各种吨级的工程汽车吊,履带起重机、塔吊、桩机、架桥机、卸煤机、港机、电梯及各种大型起重机械设备。
